Wie schauts aus mit den Massen? Hat sich schon jemand aufraffen können die Spriegel abzumessen? Tät auch mir sehr helfen.

Danke und LG Kört

[mhame]

Hallo,

ich will das Thema noch mal aufwärmen. Hat jemand die Maße der Spriegel? Will meinem 411er auch ein Verdeck spendieren. Paßt das Originalverdeck auch, wenn man gerade rechtwinklige Rohre nimmt?

Gruß,

Markus

[JürgenPB]

Hallo Markus,

zum einen passen die Aufnahmen in den Bordwänden nicht, und der Aufwand, die Rohre so auf Gehrung zu schneiden, steht vermutlich in keinem Verhältnis zu runden Rohren, welche sich einfacher biegen lassen.

[mhame]

Hallo Jürgen,

das U habe ich schon fertig, die Rohre habe ich auf Gehrung gesägt, verzinkt und gelb chromatiert. In die Rechtenwinkel werden gebogene Winkel aus Rund gesteckt und verschraubt. Das ist alles fertig.

Gib mir mal bitte die Maße von deimen Spriegel. Anfragen bei bekannten Unimogteilehändlern wollen über 400 Euro für die Spriegel.

Gruß,

Markus

[mhame]

Ach ja, das U ist aus runden Rohren, keine Vierkantrohre Der Durchmesser ist 24mm, daher mußte ich die Halter an den Bracken etwas aufreiben!

Markus

[JürgenPB]

Hallo Markus,
sende eine Zeichnung welche Maße Du benötigst, und ich werde diese mit Zahlen füllen. Schöne Ostertage.

[mhame]

Hallo Jürgen,

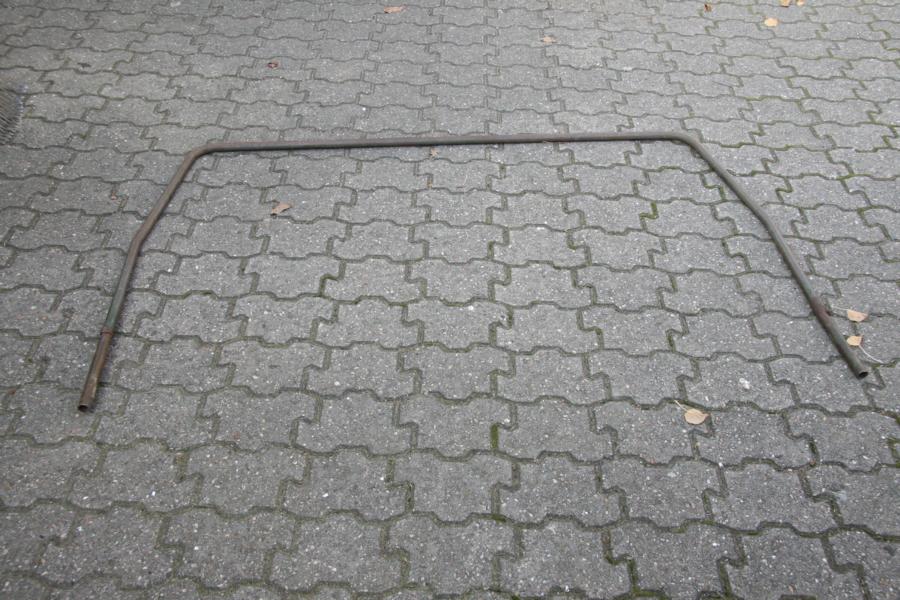

die von Raimon ganz am Anfang wäre eine gute Grundlage.

Gesamthöhe
Gesamtbreite oben
Gesamtbreite unten
Höhe bis zum ersten Knick von unten
Durchmesser des Rohres
Position der Buchse auf dem Rohr
Länge der Holzlatten
Höhe der Latten
Breite der Latten
Position der Latten

DANKE !!

Gruß,

Markus

[JürgenPB]

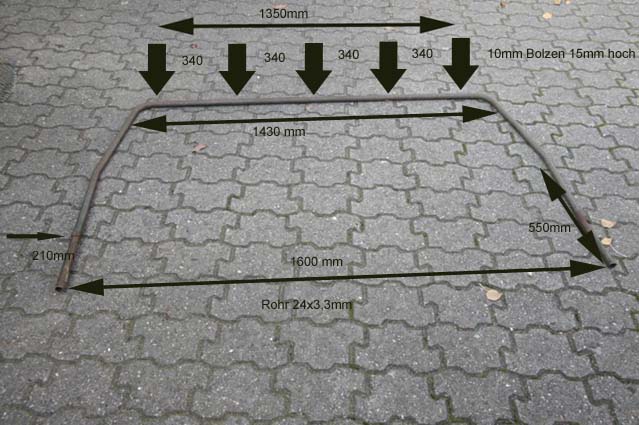

Ich hoffe Du kommst jetzt weiter.
Das Rohr ist 24 x 3,5mm, kein Zollrohr.
Die Leisten sind 48 x 20 mm.

[mhame]

Hallo Jürgen!

VIELEN DANK! jetzt fehlen nur noch zwei Maße:

1) Länge der Holzlatten
2) Gesamthöhe des U

Und noch eine Frage:

Sind die Holzlatten auf die Bolzen aufgeschlagen oder handelt es sich um Gewindebolzen mit versenkten Muttern (Holzlatte 20mm dick, Bolzen 15mm lang)?

Dann kann es endlich losgehen!

Markus

[JürgenPB]

Hallo.
Hier die fehlenden Maße:
Leisten haben eine Länge von 1510 mm.
Gesamthöhe des Spriegels 990 mm.
Die Bolzen sind in dem Rohr verschweißt, die Leisten liegen dort nur auf.
Der Bolzen dient nur zur Fixierung der Leisten, gehalten werden die Leisten u. a. mit der Pritschenplane welche die Leisten auf die Spriegel drückt.
Hast Du denn schon eine Plane? Ich werde in absehbarer Zeit meine neue Plane, und das dazugehörige Fahrerhausverdeck mit Anschlußteil, für 411er mit fester Pritsche beides von der Fa. Jung aus Frankreich, verkaufen. (Das Spriegelgestell aber nicht)

[mhame]

Hi,

danke für die Infos! Leider habe ich einen 411.119! Langer Radstand! Ich habe von Jung schon ein neues Fahrerhausverdeck in schwarz, daher sollte die Pritsche auch eine schwarze Plane haben.

Was hat deine gekostet?

Gruß,

Markus

[mhame]

Hi Jürgen,

ich habe mal eine technische Fertigungszeichnung erstellt! Ich hoffe, ich habe deine Angaben richtig umgesetzt!

Gruß,

Markus

[JürgenPB]

Info zu zwei Maßen.

Die 990 sind innen gemessen.

Die 1430mm, sind ca 100 mm von oben, innen, gemessen.

Sonst OK.

Die Winkel habe ich nicht nachgemessen.

Mit welchem Programm kann man solch tolle Zeichnungen machen?

[mhame]

Hallo Jürgen,

ich habe den Spriegel auf CAD konstruiert

War nicht ganz leicht, wie Du gemessen hast, habe es aber in die neue Zeichnung einfließen lassen.

Gruß,

Markus

[mhame]

Markus
