- 05.02.2018, 14:10
#515921
401 589 00 05 00 Nockenschluessel c (Small).JPG (48.72 KiB) 1561 mal betrachtet
401 589 00 05 00 Nockenschluessel a (Small).JPG (72.23 KiB) 1561 mal betrachtet
Hallo Freunde der Sonderwerkzeuge,

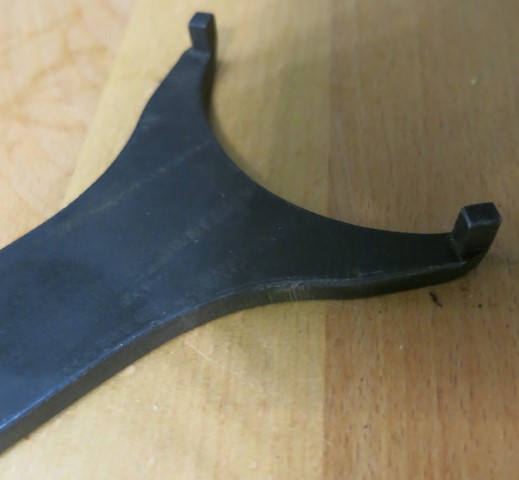

für alle, die das Sonderwerkzeug 401 589 00 05 00 Nockenschlüssel für Nutmutter zu Achsantrieb alte Achse (401, 411, 404) besitzen wollen, stelle ich Informationen zur Verfügung. Die Abbildungen zeigen ein originales Werkzeug aus einer Schweizer Sonderwerkzeugkiste.
Am sinnvollsten für eine Nachfertigung ist ein Laserschnitt mittels DxF File und anschließend die Zapfen um 90° zu biegen.
Ich habe die Abwicklung 1:1 ausgedruckt und mit dem originalen Schlüssel verglichen, um zu sehen, ob eine gezeichnete Kontur passen würde.
Viel Spass damit.
Gruß
Markus
Viele Fertigungszeichnungen zu Sonderwerkzeugen für den Motor OM 636 und das Getriebe UG1/11 findet ihr in der Buchreihe des Unimog-Museums, Band 4 "Sonderwerkzeuge".
für alle, die das Sonderwerkzeug 401 589 00 05 00 Nockenschlüssel für Nutmutter zu Achsantrieb alte Achse (401, 411, 404) besitzen wollen, stelle ich Informationen zur Verfügung. Die Abbildungen zeigen ein originales Werkzeug aus einer Schweizer Sonderwerkzeugkiste.
Am sinnvollsten für eine Nachfertigung ist ein Laserschnitt mittels DxF File und anschließend die Zapfen um 90° zu biegen.
Ich habe die Abwicklung 1:1 ausgedruckt und mit dem originalen Schlüssel verglichen, um zu sehen, ob eine gezeichnete Kontur passen würde.
Viel Spass damit.
Gruß
Markus
Viele Fertigungszeichnungen zu Sonderwerkzeugen für den Motor OM 636 und das Getriebe UG1/11 findet ihr in der Buchreihe des Unimog-Museums, Band 4 "Sonderwerkzeuge". Dateianhänge:
Gruß
Markus
...der in diesem Forum nicht mehr aktiv ist...
Markus
...der in diesem Forum nicht mehr aktiv ist...
