Hallo,

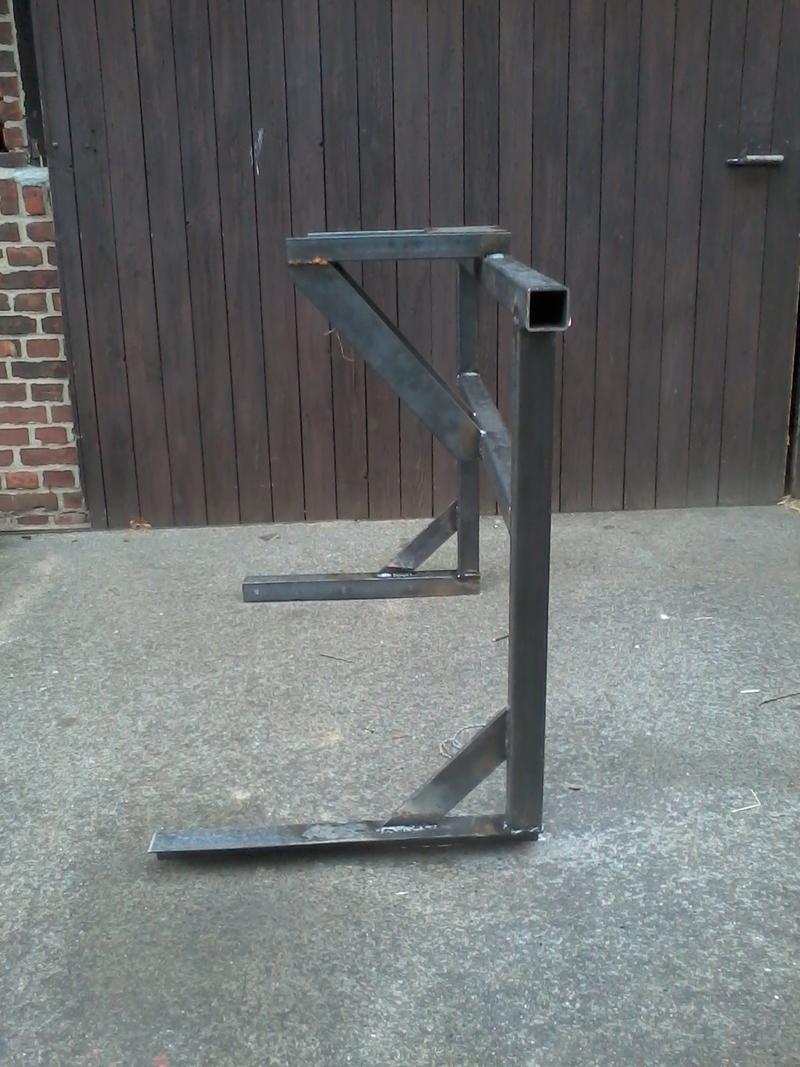

anbei hab ich einige Bilder meines "Auslegeraufnahmebügels".


Das ist der erste Entwurf, leider kommt bei dieser Ausführug der Führerstand hinten nicht ganz rum. Ohne geschlossene Kabine würde es gehen:

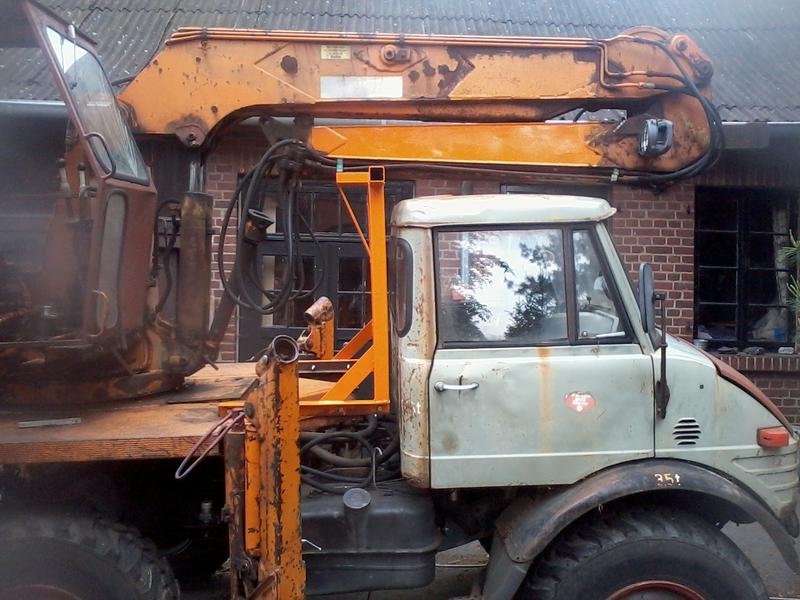

Da die erste Variante nicht funktioniert habe ich mich dann für diesen Entwurf entschieden:

Grüsse,

Torben

[Wrad]

Hallo,

ich habe für meinen Klaus ein Pendelgelenk angefertigt.

Entwurf aus Holz:

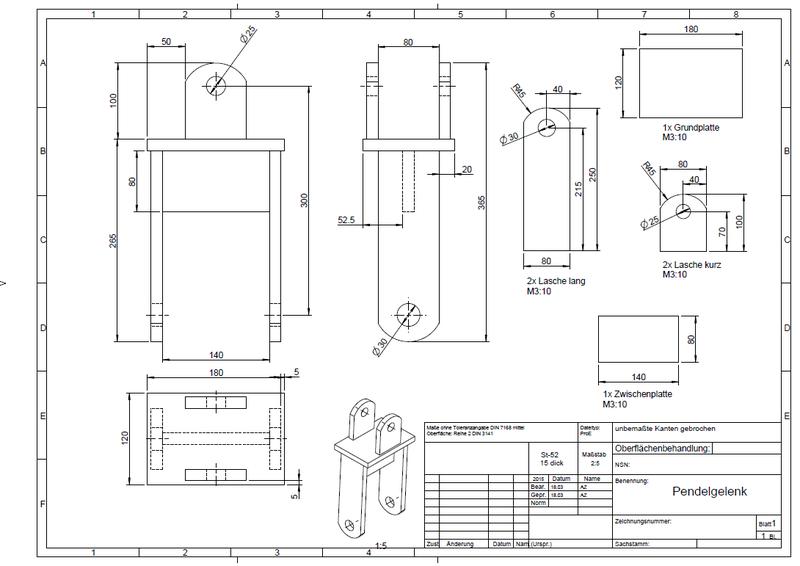

Bauplan:

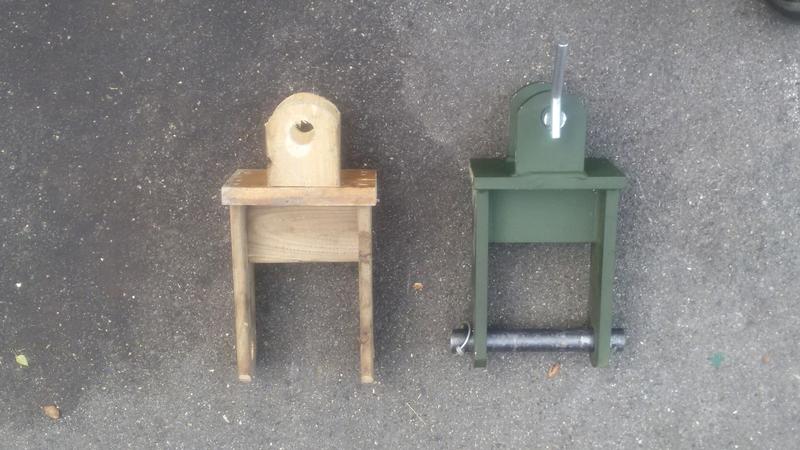

Endergebnis:

[amuell]

Liebe Kollegen,

Frage: Muss bei der Montage des Klaus Lader 214 die Kipperspinne beim 406 entfernt werden?
Die Brücke muss runter - klar, aber auch die Kipperspinne?

Danke im voraus
Viele Grüße
Axel - Nordbayern

[Wrad]

Hi,

ich kenne bisher nur der Klaus 215 (Bagger) und den Klaus 213 (Ladekran).
Hast du Bilder vom Klaus 214?

Beim 213 und 215 muss alles bis zu Rahmen runter. Der Klaus Lader/Bagger
ist hinten an den Anbauböcken und vorne mit einer Traverse mittig mit dem Ramen verbunden.
Diese 3-Punkt Lagerung ist wegen der Verwindung des Rahmens erforderlich.
In der vorderen Traverse sind auch das Pumpengetriebe und die Pumpen untergebracht.

Gruss Torben

[amuell]

Hallo Torben,

Danke für die Antwort. Ja, klar, ich meine natürlich den 213 nicht den 214. Den gibt es wahrscheinlich gar nicht. "Bin von der Maus abgerutscht" - sorry .
Danke für die Antwort. Na ja, dann habe ich trotzdem mehr Arbeit als gedacht, wenn alles runter muss. Ist aber machbar.

Danke nochmal-
viele Grüße
Axel

[Wrad]

Hallo,

nach längerer Pause habe ich mal wieder ein Paar bewegte Bilder.
Bitte seit ein wenig nachsichtig mit mir, es handelt sich um einen Funktionstest und deshalb sind die Bewegungen teilweise
ein wenig konfus. Wenn ich nun noch eine intakte Drehdurchführung finde funktioniert die komplette Hydraulik wie sie soll.
Vielen Dank an dieser Stelle noch mal an Christoph, der mich bei einem Problem mit einem der Steuerblöcke beraten hat!!!

Viele Grüsse,

Torben

P.s. Ich werde noch mal eine neue Suchanzeige für einen Drehdurchführung einstellen...

[Wrad]

Neue Bilder:

[Richard bazany]

Hallo
Ich besitze auch ein Klaus 213 un brauche ein schmierplan,
besonders will ich wissen wo sind die schmiernippel fur das grosse drehlager .
Fur jede antwort/hilfe oder anderen tip bin ich dankbar!

MFG
Richard
